一. 概述

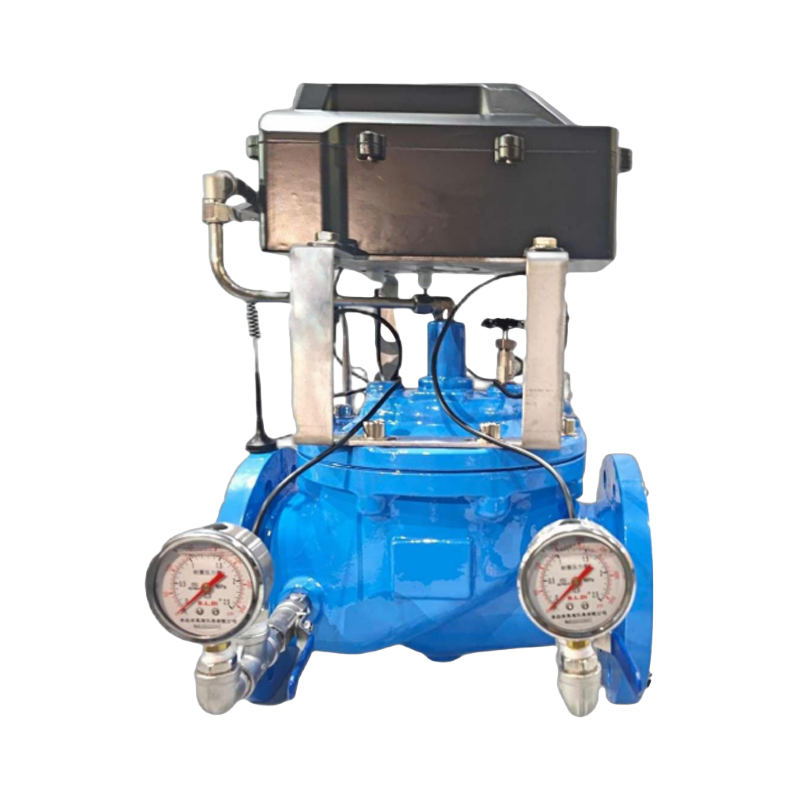

物联网智能减压阀WL200X-16Q是采用互联网、物联网、数智化技术，对阀门实施远程监测和管控。利用云平台技术，将所有 监测、管控、故障预警数据，均在手机端进行呈 现，实现手机端同步监测。

二、产品结构

1. 主阀：为水力控制隔膜阀，直通结构（进、出口轴线在同一直线上），主阀按照先导阀的 设定值在水力的控制下自动调节，并将管线压力控制在设定值范围内。

2. 智能控制终端：主要功能是实现数据的传输及阀门的智能控制，从而实现阀门的远程智 能监控与管网压力的科学管理。

3. 先导阀：执行智能控制器调节指令，实现管线压力远程控制及设置智能调节功能。

4. 压力传感器：主阀进口及出口端位置各装设一只压力传感器。

5. 压力表：主阀进出口端于各装设一只压力表。

6. 手机端：实现远程控制及监测功能。

三、功能特性

1. 操作模式：具有现场控制和远程控制两种操作模式。

2. 现场控制：可现场对控制压力进行手动调节。

3. 远程控制：控制压力可在远程通过智能手机进行设置智能调节和手动调节。

4. 调压方式：系统具有设定值智能调压或分时自动调压等调压方式。

5. 稳压方式：阀门运行时的动态稳压由水力控制自动调节。6. 智能控压：实时监测阀后压力，在用水量急增或急减导致水压过高或过低时，对阀后压

力进行智能调节，使阀后压力恒定在受控范围。

7. 掉电保护：控制终端配置有备用电池组，可在市电停电情况下进行控压到安全压力范围，

也可根据用户设置掉电紧急控压保压等特殊场景需求。

8. 压力采集：装置压力传感器，周期性上传及记录进水压力、出水压力，可在手机端查看

当前压力及压力监测数据折线图。

9. 报警阈值：根据用户需求设置管网的低压、高压、市电停电等报警信号，可通过微信、

短信、电话通知设置的管理人员。

10. 设备管理：阀门手机端可对多名管理人员授权，并分组管理，根据实际需求授予各个管

理人员查看权、控制权。

四、 技术特性

1. 公称通径：DN100-DN300

2. 公称压力：PN6-PN16

3. 输入电压：市电 AC220V

4. 电源：AC220V 转 DC24V，带自充后备电池（5200mAh），掉电不间断切换

5. 智能控制器电压：DC24V

6. 执行器电压：DC24V

7. 防护等级：IP65

8. 通信方式：4G 全网通

9. 远程调节精度：0.06MPa～0.1MPa；

10. 智能控制器工作环境：工作温度 -20℃～70℃， 相对湿度 0%-95%RH（

11. 阀后压力设定范围：1-15kgf/cm2。

12. 流通面积：阀门流通面积不应小于公称通径面积的的 70%。
