一. 概述

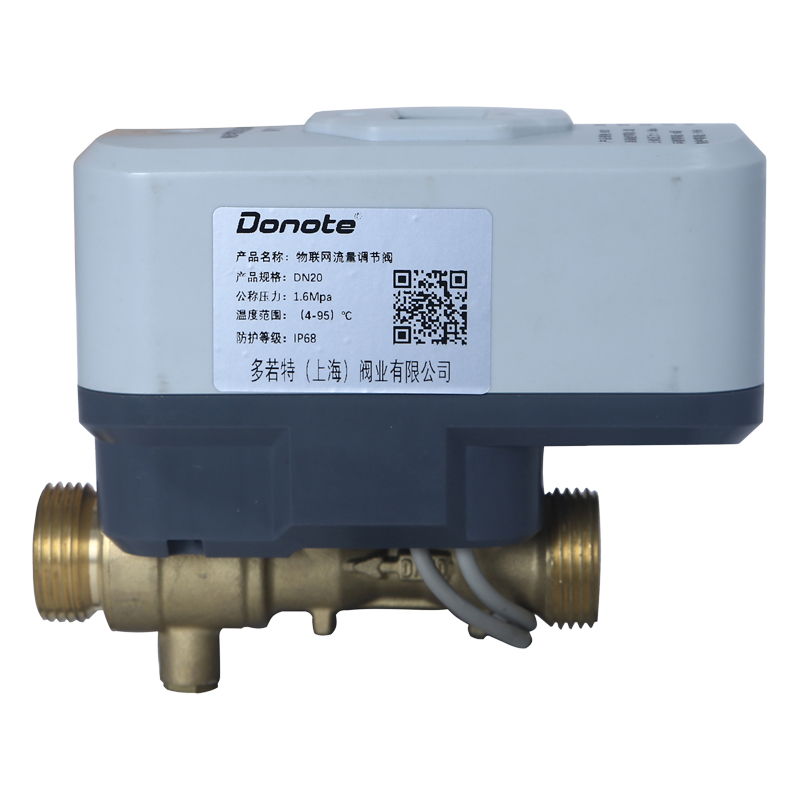

URF12超声波流量调节阀采用了表阀一体的设计，将计量和控网结合在一起，具备1％精度的调门开度调节功能，通过开度调节可以精准调节用户流量，将热量均匀分配，按需分配热量，解决意真失调问题，实现用户室温平衡，最终达到二网平衡调节的目的。其内部集成了无线数据远传模块，可与物题网管理平台组成远传管理系统，管理人员可以抄取调节阀中数据，以及对阀门的控制。
产品执行新国标《GBT32224-2020热量表》和检定规程（JJG225-2024热量表检定规程）。
二. 功能特点
1．表阀一体，全包裹式结构，防破坏。
2.1％精度的阀门开度调节功能，可实现精准调节用户热量均匀分配，实现二网平衡调节。
3．超低功耗设计，满足生命周期内锂电池供电需求。
4、智能数据纠错技术，测量准确度和稳定性高。
5、具备光电接口，支持手持式红外抄表工具现场抄读
6．具有流量传感器故障、温度传感器故障、测量超量程、电池欠压、阀故障故障、泄水等报警检测功能。
7．可选择的有线（ M - BUS 或RS485）或无线（ NB 或4G）通信接口。
8．可通过红外或远程通讯实现产品程序升级。
三. 技术参数
|
公称口径（mm ) |
DN20 |
DN25 |
DN32 |
DN40 |
|
最小流量（Q1) |
0.025m3/h |
0.035m3/h |
0.06m3/h |
0.1m3/h |
|
分界流量（Q2) |
0.05m3/h |
0.07m3/h |
0.12m3/h |
0.2m3/ h |
|
常用流量（Q3) |
2.5m3/h |
3.5m3/h |
6m3/h |
10m3/h |
|
最大流量（Q4) |
5m3/h |
7m3/h |
12m3/h |
20m3/h |
|
产品型号 |
URF12 |
|||
|
通讯方式 |
MBUS 、RS485、 NB - IoT |
|||
|
准确度等级 |
2级 |
|||
|
连接方式 |
螺纹连接 |
|||
|
流量最大读数（m3 ) |
999999.99 |
|||
|
热量最大读数（ Kw . h ) |
99999999 |
|||
|
液晶显示 |
8位 LED 显示 |
|||
|
触摸按键 |
电容感应按键 |
|||
|
开度调节 |
0-100% |
|||
|
开度调节精度 |
±1% |
|||
|
温度传感器 |
PT1000 |
|||
|
测温范围 |
(4-95)℃，精度±0.01℃ |
|||
|
温差范围 |
(2-90) K |
|||
|
静水功耗 |
<12uA |
|||
|
工作电源 |
DC3.6V |
|||
|
环境严酷等级 |
A 级 |
|||
|
上游流场敏感度等级 |
U10 |
|||
|
下游流场敏感度等级 |
D5 |
|||
|
电磁环境等级 |
EI |
|||
|
测量介质 |
充满管道的水、均质液体，悬浮物含量＜10g/ L |
|||
|
防护级别 |
IP68 |
|||
|
压力等级 |
MAP16 |
|||
|
压力损失等级 |
AP25 |
|||
|
电池使用寿命 |
>6年 |
|||
|
安装方式 |
H / V |
|||
